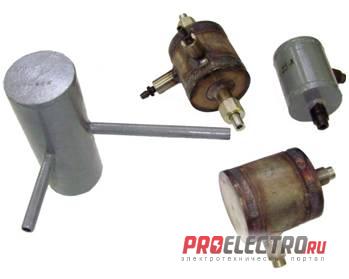

Диафрагмы вида ДФС, ДБС являются стандартными сужающими устройствами, предназначенными для измерения расхода газа, пара или жидкости в комплекте с преобразователем разности давлений и отличаются от диафрагм вида ДКС ГОСТ 8.563.1 фланцевым способом отбора перепада давлений, применение которого предусмотрено РД 50-213-80.
ТЕХНИЧЕСКИЕ ДАННЫЕДиафрагмы изготавливаются в соответствии с требованиями, предъявляемыми ГОСТ 8.563.1 к дискам диафрагм вида ДКС, ДБС и требованиями РД 50-213-80.
Отверстие d20 выполняется по результатам расчета исходных данных потребителя в соответствии с РД 50-213-80.
Диафрагмы в соответствии с заказом изготавливаются из стали 12Х18Н10Т ГОСТ 5632 (исполнение «б») или стали 10Х17Н13М2Т ГОСТ 5632 (исполнение «в»).
Диафрагмы ДФС в соответствии с заказом изготавливаются на условное давление Ру=0,6 МПа или Ру=10 МПа.
Диафрагмы ДБС в соответствии с заказом изготавливаются на условные давления Ру: 0,6; 1,6; 2,5 МПа.
При заказе диафрагмы, и в документации другой продукции в условном обозначении диафрагмы вида ДФС, следует указывать вид диафрагмы, условное давление (в соответствии с вышеуказанным).
КОМПЛЕКТ ПОСТАВКИВ комплект поставки диафрагмы вида ДФС входят:
- диафрагма ДФС - 1 шт.
- паспорт - 1 экз.
- техническое описание - 1 экз.
По согласованию с потребителем допускается поставлять 1 экземпляр ТО на каждые 10 диафрагм, поставляемых в один адрес.
РАЗМЕЩЕНИЕ И МОНТАЖДиафрагмы вида ДФС и ДБС должны устанавливаться в трубопровод между фланцами по ГОСТ 12815 исполнения 3, удовлетворяющими требованиям приложения 5 ГОСТ 8.563.1.
Уплотнение соединения диафрагмы с фланцами следует вести с помощью двух уплотнительных прокладок, устанавливаемых во впадины фланцев. Прокладки должны быть изготовлены из паронита по ГОСТ 481 толщиной 0,6 мм или других материалов, стойких к воздействию измеряемой среды.
Наружный диаметр прокладки должен быть равным наружному диаметру диафрагмы, а диаметр отверстия в прокладке — действительному внутреннему диаметру трубопровода.
Прокладки с диафрагмами не поставляются и изготавливаются потребителем в соответствии с указанными выше требованиями.
Диаметр отверстия во фланцах для отбора перепада давлений и внутренний диаметр импульсных трубок - 15 мм. Диаметры отверстий во фланцах должны быть одинаковыми, оси отверстий могут находиться в разных меридиональных плоскостях.
УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИПри расчете общей погрешности расходомерного устройства следует учитывать дополнительную погрешность коэффициента расхода, вызванную увеличением толщины диафрагмы, относительно значений, задаваемых РД 50-213-80.
